型号：PDS423
浏览量：694
更新时间：2024-06-05

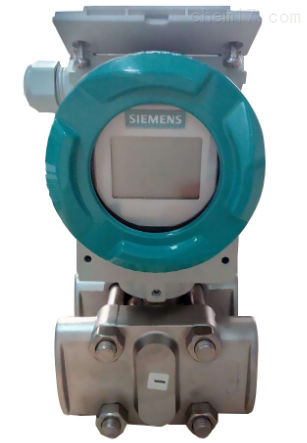

压力变送器PDS423用于测量液体、气体或蒸汽压力，并将其转换为4-20 mA d.c.电流（叠加HART数字通信）或PROFIBUS-PA通信信号、FF通信信号输出；可通过通信设备实现远程设定、监控等功能。
压力变送器PDS423精确度
量程比：r≤10δ≤0.074%
量程比：10＜r≤30δ≤0.0074r%
包括基本误差、回差、端基一致性和重复性影响
长期稳定性
δ≤0.1 %FS/5年
温度影响
δ≤(0.08*r+0.1)%-10℃～+60℃
δ≤(0.1*r+0.15)%/10℃ -40℃～-10℃及+60℃～+85℃
电源负载影响
在15.8V≤U≤45V、230Ω≤R≤500Ω的范围内，电源变化的影响不超过标定量程的0.005%/V。
电磁兼容性
在如下的电磁环境条件下，影响量不超过所设量程的0.1%。
磁场强度：≤400A/m
射频干扰：≤10V/m（80MHzà1GHz）
静电干扰：≤8000V
电快速瞬变脉冲群干扰：≤2000V（5kHz）
过程介质
气体、液体或蒸汽
显示
LCD显示器包含五位主变量、五位单位及其他标志段码。
适用温度
环境温度：-40～+85℃（充灌硅油）
-35～+85℃（LCD显示）
（本安防爆产品≤60℃）
过程温度：-40～+120℃
适用湿度
相对湿度≤95%
故障报警
当变送器部件出现故障时，自诊断程序按照用户的选择，驱动输出警告信息或可设定的报警电流。使用手持终端可查阅故障信息。
组态
本机按键设定或通过通信实现组态。
阻尼设定
0～100秒（通过通信或本机设定）再加上变送器固有的响应时间（约0.2秒）。
手持终端
可选用符合HART、PA、FF协议相应的手持通信器，且必须包含用于压力变送器的程序数据包。
重量
普通型1.6kg（不锈钢外壳：4.0 kg）
外壳防护
外壳防护等级：IP67
防爆认证
本质安全（Ex iaⅡC
T6）和隔爆（Ex
dⅡC
T6）
压力变送器PDS423产品规格；
量程和测量范围
|
代码 |
量程 |
测量范围 |
过载极限 |
|
D |
0.83 — 25kPa |
0 — 25kPa |
0.6 MPa |
|
F |
4.3 — 130kPa |
0 — 130kPa |
1 MPa |
|
G |
16 — 500kPa |
0 — 500kPa |
3.2 MPa |
|
H |
100 — 3000kPa |
0 — 3000kPa |
10 MPa |
|
K |
0.6— 16 MPa |
0 — 16 MPa |
25 MPa |
|
M |
1.4 — 40 MPa |
0— 40 MPa |
60 MPa
|
