耐酸碱消防泥浆液体流量计MCK-E型应用领域

自来水厂，污水厂，空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程，覆盖化工，矿产，纺织，印染，水利，环保，食品，制药，水利等等领域。


耐酸碱消防泥浆液体流量计MCK-E型特点

1、仪表结构简单、可靠、无可动部件，工作寿命长.
2、无截流阻流部件，不存在压力损失和流体堵塞现象.
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统.
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响.
5、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电极材料的不同组合可适应不同介质的需要.
6、备有管道式、插入式等多种流量计型号.
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠.
8、具备一体化和分离型两种形式.
9、高清晰LCD背光显示.

耐酸碱流量计技术参数

适用管径	DN25~DN2600(DN25以下为非标)          (执行标准:JB/T9248-1999)
电极材料	316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质	导电率>5us/cm的液体
测量范围	0.1~10m/s(可扩展到15m/s)
量程上限	0.5~10m/s,推荐1~5m/s
精度等级	0.3级、0.5级、1.0级(随口径区分)
输出信号	4~20mADC,负载≤750Ω;0~3KHz,5V有源，可变脉宽，有效频率输出:RS485接口
工作压力	1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度	-20℃~80℃,80℃~130℃，130℃~180℃ 参考衬里材质
环境温度	传感器-40℃~80℃;转换器-15℃~50℃
环境温度	≤85%RH(20℃时)
电缆出口尺寸	M20×1.5
供电电源	220VAC±10%;50Hz±1Hz;24VDC±10%
功   耗	≤8W
外壳防护等级	一体式:IP65分体式:传感器IP68转换器IP65
接地环材质	1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰	国标GB9119-88(DIN2051,BS4504)


耐酸碱流量计选型注意事项
选型的一步就是对仪表将来的运行现场情况要有具体的、详细的、明确的了解，主要包括以下几点:
①测介质成分，以及该介质的电导率 (参见附表2)。电磁流量计既可以测电导率大于5uS/cm液体还可以测液固两相流，如水煤浆，矿浆，污水，泥浆，纸浆等，如被测介质中含有大量的铁磁性固体物质、气泡或直径很大的固体颗粒，测量都会受影响，甚至不能测量。一般情况要求气泡或固体颗粒的体积含量不超过5%，固体颗粒的直径不大于3mm。
②测量管在任何时刻必须*充满介质，电磁流量计在非满管或空管的情况下不能正常工作。
③现场系统管道的大压力不能超过仪表的额定压力(见传感器部分)。
④测介质的温度范围以及环境温度范围，要符合仪表说明书的要求。
⑤现场系统管道的大流速、小流速,以及正常流速范围。大流速不超过10m/s;为了保证测量精度，小流速大于等于0.3m/s;正常流速在1.5m/s-3.0m/s这范围内，这也是仪表测量范围。
传感器选型
传感器的选型主要考虑因素有:传感器的种类、口径、压力、电极材料、内衬材料、防护等级、尺寸大小、连接法兰等。
①口径的选择:如果是新建的项目或设计，在选择口径时，应遵循的原则就是:保证正常流速在0.3m/s---10m/s范围内即可，选择是正常流量在下面的《口径、流速、流量的关系表》的斜体红色数值范围内。当然，新工程刚上马，系统流速处于较低状态，随着系统的正常运行，流速会处于较高状态，这时只要更改现场仪表的量程就能适应，不需要更换仪表。如果现场流速过低，而且现场条件允许的话，可以通过在传感器的前后加装变径管，以满足要求，
耐酸碱流量计电极材料的选择

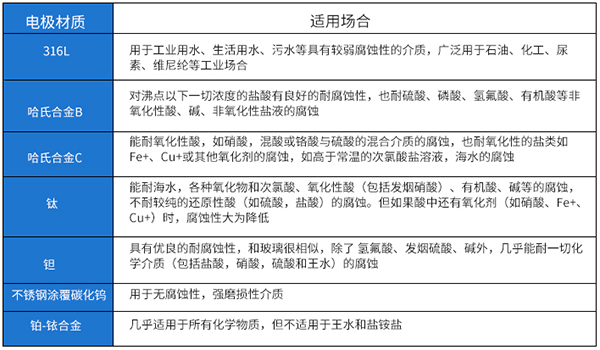

针对不同的被测介质，考虑到其腐蚀性不同，应选择不同的电极材料，下表是常用电极和其耐腐性能,详见附表1。


耐酸碱流量计内衬材料的选择

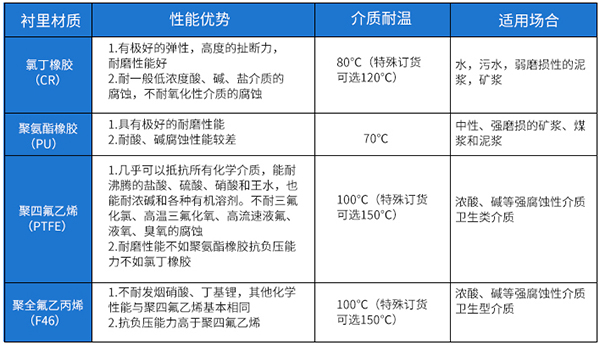

如电极一样，对于不同的介质，由于其腐蚀性、温度、磨损性不同，所以要有针对性的选择内衬材料，下表是常用衬里材料的性能及其适用范围，详见附表1

 耐酸碱流量计安装点及安装环境的选取
①选取要点:
系统正常运行时测量管必须保证满管。如出现非满管，流量计就不能正常工作，读数可能是忽大忽小的随机数;
传感器上游要有一定的直管段，但其长度与其它流量仪表(如超声波流量计)相比较要求较低。上游如有90°弯头、T形管、同心异径管、全开闸阀等扰流件，一般要求离电极中心线(不是传感器进口断面)有5倍直径(5D)长度的直管段，如是上游有闸阀且没有全部打开，一般要求10D长度的直管段;下游直管段长度一般为2D-3D,或更短;
1.安装传感器时尽量保持电极水平位置，以免气泡覆盖电极而出现读数不稳;条件允许传感器应安在自下而上流动的立管上，这样管内不易存气，同时保证工作时是满管，而且无沉积物生成，还可以减少液体内固体颗粒及杂质对内衬的磨损;
2.注意管道液体流动方向与传感器的标识一致;
3.尽可能避免测量管出现负压，如传感器不可安装在泵的抽吸侧;
4.尽可能避开附近的大电机、大变压器等，以免引起电磁干扰;
5.选择振动较小的位置安装传感器;
6.测量不同液体的混合介质时，传感器应安装在混合点的上游，如安装在下游，必须装在混合已经均匀或化学反应充分完成段;
7.尽可能避开周围环境高浓度腐蚀性气体;如是一体机要避免雨淋或浸没以及阳光直照，环境的相对湿度和温度要符合仪表说明书的要求
