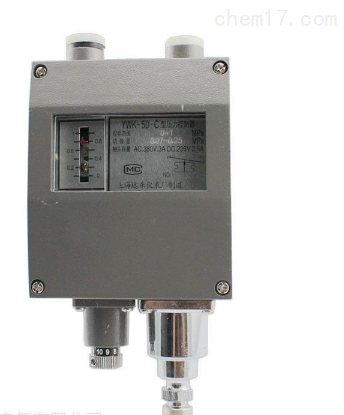

压力控制器  YWK-50 概  述

随着压力变化而工作状态的单刀双掷型电开关，与各种执行机构配合可以实现对过程进行二位式调节。为酚醛压塑粉壳体，是普通型。为铸铝壳体,是防水型,能经受GB8355-87所规定的机械转动条件。

压力控制器  YWK-50工作原理

当介质压力上升或下降时，波纹管伸长或缩短，通过杠杆和拨臂，拨动开关，使触头闭合和断开，从而达到二位式调节的目的。

三、主要技术指标

l介质温度：-40~+60℃；

l触头容量：380V 3A AC；   220V 2.5A  AC；

l寿    命：10万次；

l安装位置：垂直(倾斜±22.5°以内可以正常工作)；

l环境温度：-25~55℃；

l防护等级：YWK-50-C型符合GB4208-84中IPX4；

YWK-50型符合GB4208-84中IP40；



四、常规典型产品规格一览表：                 (单位：MPa)

控制范围	zHui小切换差	zHui大切换差	重复误差	设定值误差
0~0.2	0.01	0.08	0.012	0.008
0~0.3	0.025	0.1	0.016	0.012
0~0.5	0.03	0.1	0.016	0.020
0~0.8	0.07	0.25	0.03	0.032
0~1.0	0.07	0.25	0.04	0.04
0~1.5	0.1	0.28	0.05	0.06
0~2.0	0.12	0.3	0.07	0.08
0~3.0	0.15	0.5	0.1	0.12
0~4.0	0.25	0.6	0.14	0.16

五、安装、调整与使用：

打开表盖，将控制器垂直安装在船壁或仪表盘上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。

取下锁紧螺母，旋动调节杆，使指针指在所需控制的压力值上，拧紧锁紧螺母。

旋动切换差旋钮，以获取需要的切换差。

导压管：旋下接头，将?6金属导压管一端锡焊于套筒上，旋紧接头，使连接管密封，将被控介质经导压管通入波纹管室。

复查安装是否妥切，装好表盖，接通电源。工具控制器使用情况，应作定期校对。

制造厂对产品质量实行三包，自出厂日期起的18个月内，凡在遵守保管和使用规则下，应能保证正常使用。否则，负责修理或更换零件。

五、外形及安装尺寸见封面：                      (单位:mm)

六、注意事项：

切换差旋钮上数字仅表示切换差值的大小程度，而非实际值，实际值应由标准表读取。指针指示值系降压引起切换时的压力值。欲控制压力不超过某一给定压力值时，指针应调在比给定值低一个切换差值的位置。调整后，不要再旋动切换差旋钮。

欲控制压力不超过某一给定压力范围时，应先调下限设定值(将指针调在该压力值上)，然后调上限设定值(调整切换差旋钮，使压力上升至该压力值时开关切换)。

规格表中给出的切换差可调范围是指保证提供的zHui小调整范围，实际情况可能比规格表中的值略大。

七、选型及调整示例：

如需控制一台压缩机的输出压力，使之保持在0.5~0.6MPa的范围内，则应选取0~0.8MPa规格的压力控制器，用导线联至压缩机电机之电源控制回路，将被控气体导入波纹管室。旋动调节杆，使指针指示下限0.5MPa，通电开机并升压，反复调整切换差旋钮，使之达到0.6MPa时控制器切换为止。
